Giải Mã Bảng Mã Lỗi OBD2 Toyota Cho Tài Xế

Hệ thống chẩn đoán tích hợp OBD2 là tiêu chuẩn bắt buộc trên mọi dòng xe hiện đại, giúp phát hiện và giải mã các lỗi động cơ một cách nhanh chóng. Với các dòng xe Toyota – vốn nổi tiếng về độ bền và ổn định, việc hiểu đúng ý nghĩa khi đèn “Check Engine” bật sáng là yếu tố quan trọng để xử lý kịp thời.

Bài viết này của Ắc Quy Đồng Khánh sẽ chia sẻ bảng mã lỗi OBD2 Toyota chi tiết, kèm hướng dẫn quy trình chẩn đoán chuyên nghiệp, giúp Quý khách dễ dàng tra cứu nguyên nhân hư hỏng, nắm bắt tình trạng xe và đưa ra hướng khắc phục chính xác, đảm bảo động cơ vận hành bền bỉ và an toàn lâu dài.

1. Tổng quan về hệ thống OBD2 và cấu trúc mã lỗi

Tổng quan về hệ thống bảng mã lỗi OBD2 Toyota

Bảng mã lỗi OBD2 Toyota là nền tảng quan trọng giúp kỹ thuật viên đọc và hiểu chính xác các mã chẩn đoán lỗi của xe. Trước hết, cần nắm rõ cấu trúc của một mã lỗi OBD2 — đây không phải là những dãy số ngẫu nhiên mà tuân theo một quy ước quốc tế, giúp việc chẩn đoán trở nên thống nhất và hiệu quả trên toàn cầu.

1.1. Cấu trúc chung của một mã lỗi OBD2

Mỗi mã lỗi OBD2 bao gồm một ký tự chữ và bốn ký tự số, mỗi thành phần đều mang một ý nghĩa riêng:

• Ký tự đầu tiên (Xác định hệ thống):
  • P (Powertrain): Phổ biến nhất, liên quan đến hệ thống truyền động như Động cơ và Hộp số.
  • B (Body): Liên quan đến các hệ thống trên thân xe như Túi khí, Điều hòa không khí, hệ thống giải trí, khóa cửa.
  • C (Chassis): Liên quan đến hệ thống khung gầm như phanh ABS, hệ thống cân bằng điện tử (VSC), hệ thống kiểm soát lực kéo (Traction Control).
  • U (Network): Liên quan đến lỗi giao tiếp giữa các mô-đun điều khiển trên mạng CAN bus của xe.
• Chữ số thứ hai (Xác định loại mã lỗi):
  • 0: Là mã lỗi tiêu chuẩn (Generic/SAE), chung cho tất cả các hãng xe.
  • 1, 2, 3: Là mã lỗi riêng của nhà sản xuất. Ví dụ, mã P1xxx trên xe Toyota có thể mang ý nghĩa khác hoàn toàn so với trên xe Ford.
• Ba chữ số cuối: Xác định cụ thể vấn đề đang xảy ra trong hệ thống.

Sự kết hợp của các ký tự này tạo thành một thông điệp chẩn đoán chính xác, ví dụ như mã lỗi OBD2 P0420 chỉ ra vấn đề về hiệu suất của bộ chuyển đổi xúc tác.

1.2. Đặc điểm mã lỗi dành riêng cho Toyota

Trên các dòng xe Toyota, những mã lỗi bắt đầu bằng P1xxx, P2xxx, P3xxx không phải là mã chung theo chuẩn OBD2 mà là mã lỗi mở rộng do hãng tự định nghĩa. Các mã này thường liên quan đến công nghệ độc quyền và hệ thống điều khiển đặc thù của Toyota.

Cụ thể, chúng cung cấp thông tin chi tiết hơn về các hệ thống như VVT-i (Variable Valve Timing with intelligence), hệ thống hybrid (HEV), hoặc các cảm biến hiệu chỉnh chính xác cao. Do đặc thù phức tạp, việc giải mã chính xác những mã này đòi hỏi kỹ thuật viên phải tham khảo tài liệu kỹ thuật nội bộ hoặc phần mềm chuyên dụng của Toyota (như Techstream).

Xem thêm: Ý Nghĩa Của Bảng Báo Lỗi Xe Camry Và Cách Xử Lý Hiệu Quả

2. Bảng tra cứu và chẩn đoán các mã lỗi động cơ (P-Codes) phổ biến trên Toyota

Bảng tra cứu mã lỗi obd2

Bảng mã lỗi OBD2 Toyota là công cụ quan trọng giúp kỹ thuật viên và chủ xe nhanh chóng xác định nguyên nhân sự cố. Dưới đây là nhóm mã lỗi mà các chủ xe Toyota thường gặp nhất, kèm theo phân tích chi tiết và hướng dẫn chẩn đoán:

2.1. Mã lỗi liên quan đến đánh lửa và nhiên liệu (P03xx)

• P0300 - Bỏ lửa ngẫu nhiên/nhiều xi lanh:
  • Ý nghĩa: ECU động cơ phát hiện rằng một hoặc nhiều xi lanh không đốt cháy nhiên liệu một cách hiệu quả. Đây là một lỗi chung chung, chưa chỉ ra xi lanh cụ thể.
  • Chẩn đoán ban đầu: Nguyên nhân có thể đến từ bugi đã mòn, bô-bin đánh lửa yếu, kim phun nhiên liệu bị tắc, hoặc áp suất nhiên liệu thấp.
  • Ví dụ thực tế: Trên dòng Toyota Camry 2.4 đời 2007-2009, khi xe chạy được trên 100.000 km, mã lỗi OBD2 P0300 hoặc P0301, P0302... thường xuất hiện. Nguyên nhân phổ biến nhất là do bô-bin đánh lửa đã đến cuối vòng đời, không còn cung cấp đủ điện áp cao để tạo ra tia lửa mạnh, dẫn đến bỏ máy, đặc biệt khi tăng tốc.
• P030X (với X là số từ 1 đến 8) - Bỏ lửa ở xi lanh cụ thể:
  • Ý nghĩa: Lỗi này chỉ đích danh xi lanh đang gặp vấn đề (ví dụ P0301 là xi lanh số 1).
  • Chẩn đoán ban đầu: Tập trung kiểm tra bugi, bô-bin và kim phun của chính xi lanh đó. Một mẹo chẩn đoán nhanh là hoán đổi bô-bin của xi lanh bị lỗi (ví dụ xi lanh 1) với một xi lanh đang hoạt động tốt (ví dụ xi lanh 2). Sau đó xóa lỗi và chạy thử. Nếu lỗi chuyển thành P0302, vấn đề chắc chắn nằm ở bô-bin.
• P0340/P0345 - Lỗi mạch cảm biến vị trí trục cam:
  • Ý nghĩa: ECU không nhận được tín hiệu hoặc nhận tín hiệu không chính xác từ cảm biến vị trí trục cam. Cảm biến này rất quan trọng để ECU xác định thời điểm phun nhiên liệu và đánh lửa.
  • Chẩn đoán ban đầu: Kiểm tra giắc cắm và dây điện của cảm biến, kiểm tra bản thân cảm biến.

2.2. Mã lỗi liên quan đến khí thải và cảm biến Oxy (P04xx, P01xx)

• P0420/P0430 - Hiệu suất bộ chuyển đổi xúc tác dưới ngưỡng:
  • Ý nghĩa: Đây là một trong những mã lỗi OBD2 gây đau đầu nhất. ECU so sánh tín hiệu từ cảm biến Oxy trước và sau bộ chuyển đổi xúc tác (bầu catalytic). Nếu tín hiệu của hai cảm biến này gần giống nhau, điều đó có nghĩa là bộ xúc tác không còn khả năng xử lý khí thải hiệu quả.
  • Chẩn đoán ban đầu: Đừng vội thay bộ xúc tác đắt tiền. Trước tiên, hãy kiểm tra kỹ hệ thống ống xả xem có rò rỉ nào giữa hai cảm biến Oxy không. Một vết nứt nhỏ cũng có thể khiến không khí lọt vào, làm sai lệch tín hiệu của cảm biến sau và gây ra lỗi "ảo". Sau đó mới kiểm tra đến các cảm biến Oxy.
• P0171/P0174 - Hệ thống quá nghèo nhiên liệu:
  • Ý nghĩa: ECU phát hiện có quá nhiều không khí hoặc quá ít nhiên liệu trong hỗn hợp hòa khí.
  • Chẩn đoán ban đầu: Nguyên nhân phổ biến nhất là rò rỉ chân không (vacuum leak) sau cảm biến lưu lượng khí nạp (MAF). Một ống chân không bị nứt hoặc tuột có thể gây ra lỗi này. Các nguyên nhân khác bao gồm cảm biến MAF bị bẩn, bơm xăng yếu hoặc kim phun bị tắc.

2.3. Mã lỗi liên quan đến hộp số và tốc độ (P07xx, P05xx)

• P0700 - Lỗi hệ thống điều khiển hộp số:
  • Ý nghĩa: Đây là một mã lỗi chung, thông báo rằng Mô-đun điều khiển hộp số (TCM) đã phát hiện một sự cố. Nó yêu cầu bạn phải dùng máy chẩn đoán chuyên dụng để đọc mã lỗi cụ thể bên trong TCM.
• P0500 - Lỗi cảm biến tốc độ xe:
  • Ý nghĩa: ECU không nhận được tín hiệu tốc độ xe. Lỗi này có thể khiến đồng hồ công-tơ-mét không hoạt động, hộp số tự động chuyển số không mượt và hệ thống ABS báo lỗi.

Xem thêm: Ý Nghĩa Của Các Biểu Tượng Báo Lỗi Trên Xe Ô Tô Vios

3. Quy trình chẩn đoán chuyên sâu và khắc phục sự cố

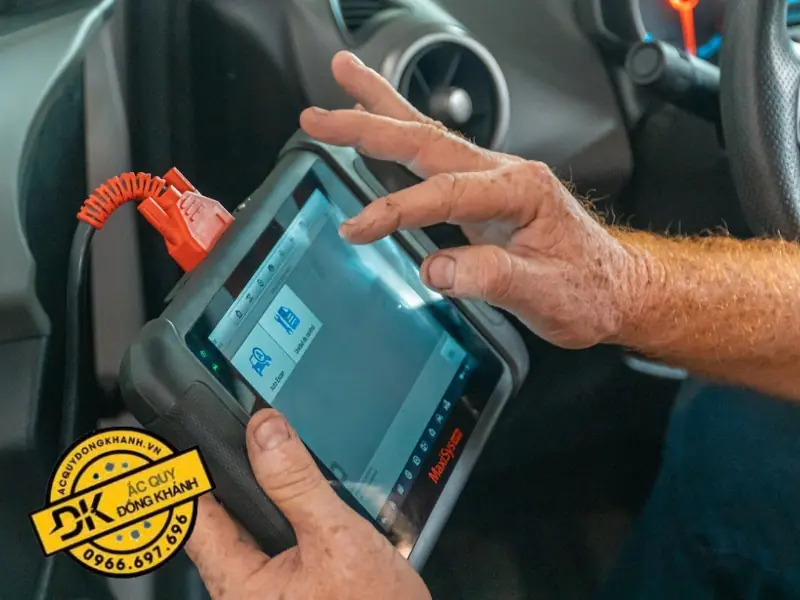

Quy trình kiểm tra mã lỗi OBD2 chuyên sâu

Việc chẩn đoán lỗi OBD2 không chỉ dừng lại ở việc đọc mã. Một quy trình bài bản sẽ giúp Quý khách tìm ra gốc rễ vấn đề.

3.1. Bước 1: Xác nhận và ghi lại dữ liệu đóng băng

Khi mã lỗi OBD2 được kích hoạt, ECU sẽ tự động ghi lại dữ liệu đóng băng – một “bức ảnh kỹ thuật số” lưu các thông số vận hành của xe tại thời điểm lỗi xảy ra. Thông tin này bao gồm tốc độ xe, vòng tua động cơ, nhiệt độ nước làm mát, tải động cơ, góc mở bướm ga, cùng nhiều giá trị cảm biến khác.

Dữ liệu đóng băng giúp kỹ thuật viên hiểu rõ bối cảnh xuất hiện lỗi, từ đó định hướng chẩn đoán nhanh và chính xác hơn.

Ví dụ: Mã lỗi P0171 – Hệ thống quá nghèo được ghi nhận khi xe đang chạy không tải, vòng tua 800 RPM. Tình huống này gợi ý khả năng rò rỉ chân không, vì ở chế độ không tải, chỉ cần một khe hở nhỏ cũng đủ làm tỷ lệ không khí – nhiên liệu bị lệch, dẫn đến lỗi.

3.2. Bước 2: Kiểm tra nguồn điện và tiếp xúc

Rất nhiều mã lỗi OBD2 không bắt nguồn từ hư hỏng cơ khí mà xuất phát từ sự cố về điện áp hoặc kết nối kém trong hệ thống điện. Vì vậy, trước khi tiến hành kiểm tra sâu, kỹ thuật viên cần đảm bảo nguồn điện ổn định và các điểm tiếp xúc tốt.

• Yêu cầu: Luôn kiểm tra điện áp hệ thống. Một ắc quy yếu hoặc các cọc bình bị oxy hóa có thể cung cấp điện áp không ổn định, gây ra các lỗi "ma".
• Ví dụ cụ thể: Một chiếc Toyota Vios báo lỗi P0300 (bỏ lửa ngẫu nhiên) và U0100 (mất giao tiếp với ECU) sau khi khó khởi động vào buổi sáng. Nguyên nhân thực sự không phải ở hệ thống đánh lửa mà là do ắc quy đã quá yếu, điện áp sụt giảm mạnh khi đề máy, làm cho các mô-đun điện tử hoạt động sai lệch và ghi nhận lỗi không có thật.

3.3. Bước 3: Kiểm tra trực quan và đo đạc

Khi xử lý các sự cố trong bảng mã lỗi OBD2 Toyota, bước kiểm tra trực quan đóng vai trò rất quan trọng. Hãy quan sát kỹ khoang động cơ để phát hiện những dấu hiệu bất thường như dây điện bị chuột cắn, giắc cắm lỏng, ống chân không nứt hoặc tuột khỏi đầu nối. Những lỗi tưởng chừng nhỏ này lại là nguyên nhân phổ biến khiến hệ thống ghi mã lỗi.

Song song đó, sử dụng đồng hồ vạn năng (multimeter) để đo điện áp, điện trở và tín hiệu cảm biến, giúp xác định linh kiện có hoạt động trong giới hạn tiêu chuẩn hay không. Việc đo đạc này giúp kỹ thuật viên phân biệt được lỗi thật và lỗi giả, tránh thay thế linh kiện sai nguyên nhân, tiết kiệm thời gian và chi phí sửa chữa.

3.4. Bước 4: Xóa lỗi và kiểm tra lại

Sau khi hoàn tất sửa chữa, kỹ thuật viên cần dùng máy chẩn đoán OBD2 để xóa mã lỗi trong bộ nhớ ECU. Việc này giúp hệ thống bắt đầu quá trình theo dõi và ghi nhận dữ liệu mới, đảm bảo kết quả kiểm tra sau chính xác.

Tiếp theo, lái thử xe trong nhiều điều kiện vận hành khác nhau — như tốc độ thấp, cao, tăng tốc, dừng chờ — đặc biệt là tái tạo lại điều kiện đã ghi trong dữ liệu đóng băng khi lỗi xuất hiện. Nếu sau quá trình lái thử, đèn “Check Engine” không sáng lại và không phát sinh mã lỗi mới, có thể kết luận rằng vấn đề đã được xử lý triệt để.

4. Các mã lỗi khác (B, C, U) và tầm quan trọng của chúng

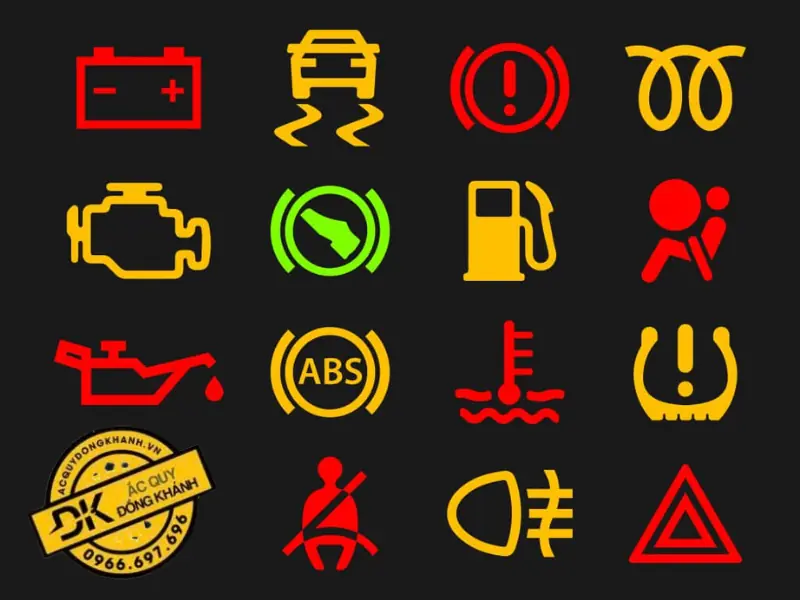

Tham khảo một số mã lỗi khác trên xe Toyota

Ngoài nhóm mã lỗi động cơ P-codes, hệ thống OBD2 còn lưu trữ nhiều mã chẩn đoán khác giúp người kỹ thuật viên đánh giá toàn diện “sức khỏe” của chiếc xe. Việc hiểu rõ các nhóm mã B, C và U đóng vai trò cực kỳ quan trọng trong quá trình bảo dưỡng và sửa chữa chính xác.

• Mã lỗi hệ thống thân xe (B-Codes): Ví dụ, mã B1801 chỉ ra lỗi trong mạch ngòi nổ túi khí phía người lái. Bỏ qua mã lỗi này có thể dẫn đến hậu quả nghiêm trọng là túi khí không bung khi xảy ra va chạm.
• Mã lỗi hệ thống khung gầm (C-Codes): Ví dụ, mã C1223 chỉ ra lỗi trong hệ thống ABS, có thể làm giảm hiệu quả phanh hoặc gây mất an toàn khi phanh gấp.
• Mã lỗi mạng truyền thông (U-Codes): Ví dụ, mã U0100 (Mất liên lạc với ECU) là một lỗi nghiêm trọng, cho thấy "bộ não" của xe đang không thể giao tiếp với các bộ phận khác. Nguyên nhân thường do đứt dây CAN bus, lỗi nguồn hoặc hỏng chính ECU.

Việc nắm vững cách tra cứu và ý nghĩa của bảng mã lỗi OBD2 Toyota là chìa khóa vàng giúp Quý khách chủ động trong việc bảo dưỡng và sửa chữa xe, tiết kiệm đáng kể thời gian và chi phí. Một chẩn đoán đúng ngay từ đầu sẽ tránh được việc thay thế các bộ phận không cần thiết.

Quan trọng hơn cả, để các hệ thống điện tử phức tạp như ECU, cảm biến và hệ thống chẩn đoán lỗi OBD2 hoạt động một cách chính xác, chúng đòi hỏi một nguồn điện cung cấp luôn ổn định và mạnh mẽ. Đừng để một chiếc ắc quy yếu gây ra các mã lỗi OBD2 "ma" hoặc làm gián đoạn quá trình chẩn đoán quan trọng.

Hãy đảm bảo chiếc Toyota của bạn luôn được cung cấp nguồn năng lượng tối ưu. Liên hệ ngay với Ắc Quy Đồng Khánh – đơn vị chuyên cung cấp các dòng ắc quy chính hãng, chất lượng cao, phù hợp tuyệt đối với tiêu chuẩn kỹ thuật của Toyota, giúp xe bạn vận hành bền bỉ và hệ thống điện tử hoạt động hoàn hảo.
